तापमान और दबाव को नियंत्रित करके विमानन फोर्जिंग के प्रदर्शन को कैसे सुधारें

तापमान और दबाव को नियंत्रित करके विमानन फोर्जिंग के प्रदर्शन को कैसे सुधारें

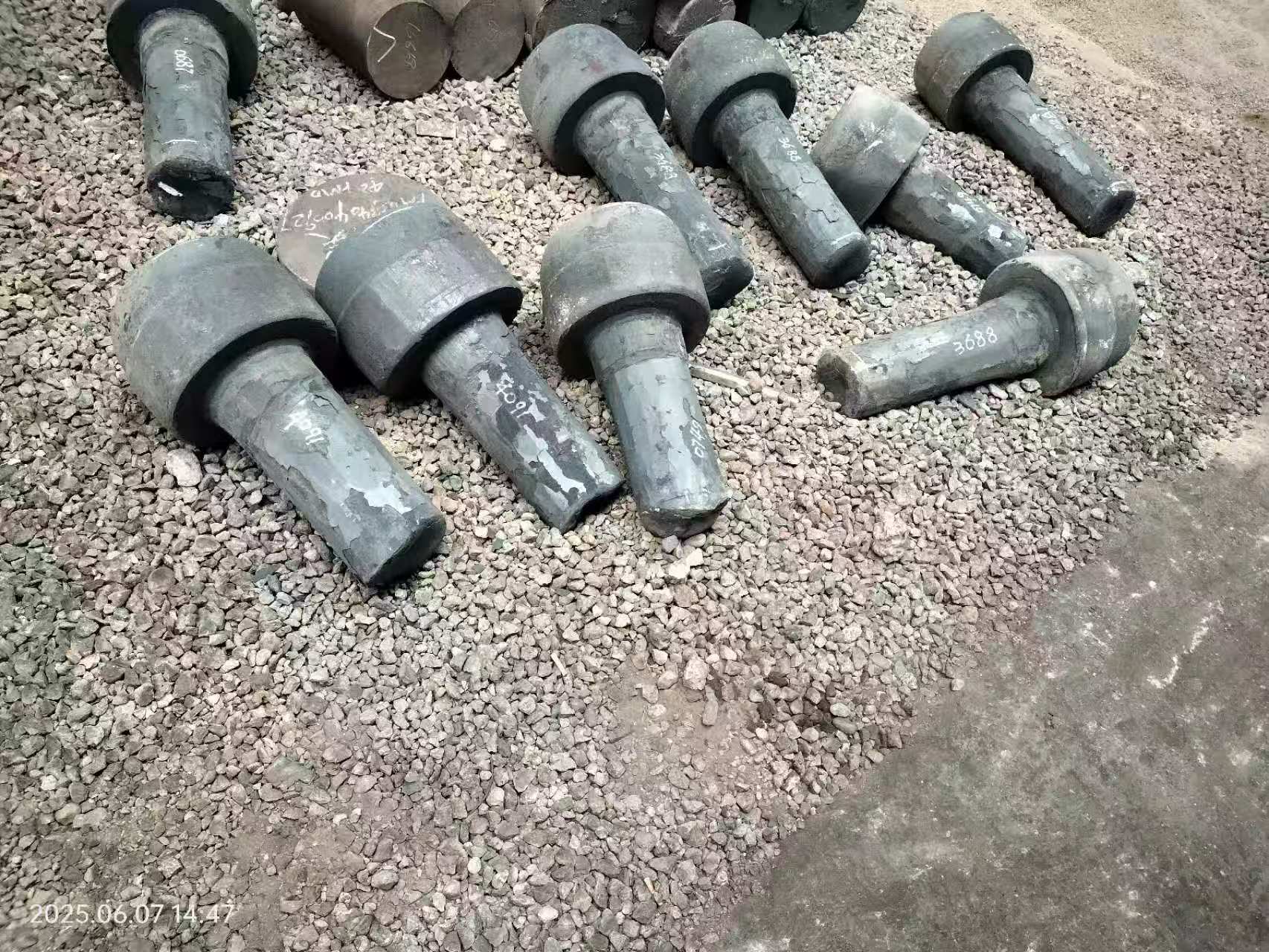

एविएशन फोर्जिंग विमान की "हड्डियों" के प्रमुख घटक हैं, और वे भार संचारित करने और अत्यधिक तापमान और तनाव को झेलने के मुख्य मिशन को पूरा करते हैं। उच्च तापमान, उच्च दबाव और उच्च तनाव के कठोर सेवा वातावरण में, इन प्रमुख घटकों ने सामग्री की आंतरिक संरचना, दोष-मुक्त और प्रदर्शन स्थिरता की एकरूपता पर लगभग कठोर आवश्यकताओं को आगे बढ़ाया है। सटीक फोर्जिंग तकनीक, तापमान और दबाव मापदंडों को सटीक रूप से नियंत्रित करने की क्षमता के साथ, विमानन फोर्जिंग के उत्कृष्ट प्रदर्शन को आकार देने के लिए मुख्य प्रक्रिया दृष्टिकोण बन रही है।

परिशुद्धता तापमान नियंत्रण: भौतिक विकास के दौरान "बैटन"।फोर्जिंग

तापमान मुख्य चर है जो प्लास्टिक विरूपण व्यवहार और धातुओं के सूक्ष्म संरचनात्मक विकास को प्रभावित करता है। सटीक फोर्जिंग तकनीक सख्त तापमान नियंत्रण के माध्यम से सामग्री प्रदर्शन अनुकूलन की नींव रखती है:

सटीक विरूपण तापमान विंडो: विभिन्न सामग्रियों (जैसे टाइटेनियम मिश्र धातु, उच्च तापमान मिश्र धातु, अल्ट्रा-उच्च शक्ति स्टील्स और एल्यूमीनियम मिश्र धातु) के लिए, सटीक फोर्जिंग एक विशिष्ट तापमान सीमा निर्धारित करती है। उदाहरण के लिए, प्राथमिक α चरण के अनुपात और आकारिकी को सटीक रूप से नियंत्रित करने के लिए टाइटेनियम मिश्र धातुओं को अक्सर β चरण परिवर्तन बिंदु के पास या नीचे बनाया जाता है, जो अंतिम ताकत और फ्रैक्चर कठोरता के लिए महत्वपूर्ण है। इष्टतम तापमान विंडो से विचलन के कारण संरचना में अपर्याप्त प्लास्टिसिटी, दरार या खुरदरापन हो सकता है।

मोल्ड प्रीहीटिंग और निरंतर तापमान नियंत्रण: मोल्ड तापमान सीधे फोर्जिंग की सतह की गुणवत्ता और विरूपण एकरूपता को प्रभावित करता है। परिशुद्ध फोर्जिंग में ठंडे मोल्ड के संपर्क के कारण फोर्जिंग की सतह पर दरारों से बचने और संगठन की एकरूपता सुनिश्चित करने के लिए विरूपण के दौरान तापमान प्रवणता को कम करने के लिए सटीक मोल्ड प्रीहीटिंग (अक्सर सैकड़ों डिग्री सेल्सियस तक) और ऑनलाइन स्थिर तापमान प्रणाली (जैसे इंडक्शन हीटिंग और गर्म तेल परिसंचरण) का उपयोग किया जाता है।

ग्रेडिएंट हीटिंग और कूलिंग रणनीति: जटिल आकार या बड़े आकार वाले फोर्जिंग के लिए, ज़ोन हीटिंग या ग्रेडिएंट कूलिंग रणनीतियों को लागू करें। उदाहरण के लिए, टरबाइन डिस्क फोर्जिंग में, विरूपण को समन्वित करने और विभिन्न क्षेत्रों में अनाज के आकार और वर्षा चरण वितरण को अनुकूलित करने के लिए रिम और हब के लिए अलग-अलग हीटिंग या कूलिंग दरों का उपयोग किया जा सकता है।

अंतिम फोर्जिंग तापमान प्रबंधन: फोर्जिंग के अंत में तापमान को सख्ती से नियंत्रित करें, जो गतिशील पुनर्संरचना, अनाज के आकार और बाद में गर्मी उपचार प्रतिक्रिया की डिग्री को प्रभावित करता है। परिशुद्ध फोर्जिंग विरूपण दर और प्रक्रिया चरण डिजाइन को अनुकूलित करता है ताकि यह सुनिश्चित किया जा सके कि अंतिम फोर्जिंग तापमान लक्ष्य सीमा के भीतर आता है, जिससे एक आदर्श संगठन प्राप्त करने के लिए स्थितियां बनती हैं।

सटीक दबाव नियंत्रण: आदर्श संगठन और दोष-मुक्त आकारिकी को आकार देने के लिए एक "नक्काशी चाकू"।

दबाव का सटीक नियंत्रण (तनाव दर, तनाव स्थिति) सीधे धातु के प्रवाह व्यवहार, घनत्व की डिग्री और सूक्ष्म संरचना विशेषताओं को निर्धारित करता है:

तनाव दर नियंत्रण: सटीक फोर्जिंग उपकरण (जैसे सर्वो प्रेस, इज़ोटेर्मल फोर्जिंग हाइड्रोलिक प्रेस) लोडिंग गति और होल्डिंग समय को सटीक रूप से नियंत्रित कर सकते हैं। कम तनाव दर (जैसे इज़ोटेर्मल फोर्जिंग) सामग्री को पर्याप्त प्रसार और पुन: क्रिस्टलीकरण समय देती है, जो विशेष रूप से कठिन-से-विकृत सामग्री (जैसे निकल-आधारित उच्च तापमान मिश्र धातु) के लिए उपयुक्त है, और अनाज को महत्वपूर्ण रूप से परिष्कृत कर सकती है, संगठनात्मक एकरूपता में सुधार कर सकती है और विरूपण प्रतिरोध को कम कर सकती है। विशिष्ट गठन चरणों में उच्च तनाव दरों का उपयोग किया जा सकता है।

बहु-दिशात्मक तनाव स्थिति अनुकूलन: मोल्ड डिजाइन और बहु-दिशात्मक दबाव प्रौद्योगिकी (जैसे बहु-दिशात्मक डाई फोर्जिंग) के माध्यम से, फोर्जिंग के अंदर एक अधिक अनुकूल तनाव स्थिति बनाई जाती है। यह न केवल सामग्री के अंदर मूल छोटे छिद्रों को प्रभावी ढंग से बंद कर सकता है (ढीलापन ठीक कर सकता है), घनत्व और थकान प्रदर्शन में काफी सुधार कर सकता है; यह कठिन-से-विकृत क्षेत्रों में धातु के प्रवाह को बढ़ावा दे सकता है, जटिल संरचनाओं (जैसे आंतरिक गुहाओं के साथ विमान लैंडिंग गियर सिलेंडर) का सटीक निर्माण प्राप्त कर सकता है, और बाद की मशीनिंग को कम कर सकता है।

आइसोस्टैटिक नियर-नेट-शेप फॉर्मिंग: कैन डिजाइन और हॉट आइसोस्टैटिक प्रेसिंग (एचआईपी) तकनीक के साथ मिलकर, नियर-नेट-शेप फोर्जिंग का अंतिम घनत्व उच्च तापमान और उच्च दबाव अक्रिय गैस वातावरण के तहत प्राप्त किया जाता है। यह आंतरिक सूक्ष्म दोषों को लगभग पूरी तरह से समाप्त कर सकता है और सामग्री प्रदर्शन क्षमता को अधिकतम कर सकता है, और अक्सर इंजन के प्रमुख घूर्णन भागों में इसका उपयोग किया जाता है।

समान दबाव वितरण की गारंटी: सटीक मोल्ड डिज़ाइन और परिमित तत्व सिमुलेशन अनुकूलन यह सुनिश्चित करता है कि दबाव विरूपण के दौरान फोर्जिंग के प्रमुख क्षेत्रों में समान रूप से वितरित किया जाता है, स्थानीय अधिभार से बचा जाता है जिससे फोल्डिंग और क्रैकिंग होती है, या अपर्याप्त भरने और मोटे संरचना के कारण अंडरलोड होता है।

तापमान नियंत्रण और दबाव नियंत्रण की सहक्रियात्मक सिम्फनी: प्रदर्शन में गुणात्मक छलांग प्राप्त करना

तापमान और दबाव का नियंत्रण किसी भी तरह से पृथक नहीं है। सटीक फोर्जिंग का मूल दो के समन्वित अनुकूलन में निहित है:

थर्मोमैकेनिकल युग्मन प्रभाव: एक विशिष्ट तापमान पर सटीक दबाव (तनाव दर) लागू करने से विशिष्ट विरूपण तंत्र (जैसे गतिशील पुनर्संरचना और सुपरप्लास्टिक प्रवाह) सक्रिय हो सकते हैं। उदाहरण के लिए, टाइटेनियम मिश्र धातु के α+β दो-चरण क्षेत्र में सटीक तापमान और दबाव नियंत्रित फोर्जिंग, लैमेलर α संरचना को परिष्कृत कर सकता है या एक दोहरी-राज्य संरचना प्राप्त कर सकता है, जिससे व्यापक यांत्रिक गुणों में काफी सुधार हो सकता है।

दोष नियंत्रण और माइक्रोस्ट्रक्चर शोधन: सटीक तनाव दर नियंत्रण और बहु-दिशात्मक दबाव के साथ संयुक्त अनुकूलित तापमान क्षेत्र (समान हीटिंग) रिक्तियों और दरारों की शुरुआत को सबसे बड़ी सीमा तक दबा सकता है, गतिशील पुनर्संरचना को बढ़ावा दे सकता है, और अल्ट्राफाइन दानेदार माइक्रोस्ट्रक्चर प्राप्त कर सकता है। उदाहरण के लिए, एक विमान इंजन के उच्च दबाव कंप्रेसर डिस्क का अनाज आकार सटीक आइसोथर्मल फोर्जिंग के माध्यम से एएसटीएम ग्रेड 10 या उससे ऊपर तक पहुंच सकता है, जिससे उच्च-चक्र थकान शक्ति में काफी सुधार होता है।

प्रदर्शन अनुकूलन: फोर्जिंग के विभिन्न भागों की कार्यात्मक आवश्यकताओं के अनुसार, "प्रदर्शन ग्रेडिएंट" डिज़ाइन स्थानीय तापमान और दबाव नियंत्रण रणनीतियों (जैसे डाई ज़ोन कूलिंग और स्थानीय लोडिंग) के माध्यम से प्राप्त किया जाता है। उदाहरण के लिए, विमान संयुक्त फोर्जिंग उच्च तनाव वाले क्षेत्रों में महीन दाने और उच्च शक्ति प्राप्त कर सकते हैं, जबकि कनेक्शन क्षेत्र में अच्छी कठोरता सुनिश्चित कर सकते हैं।
